Quelques descriptions technique
Equipement de la Control Room, de la salle de prise de son et de la cabine de prise de son. Spécificités.

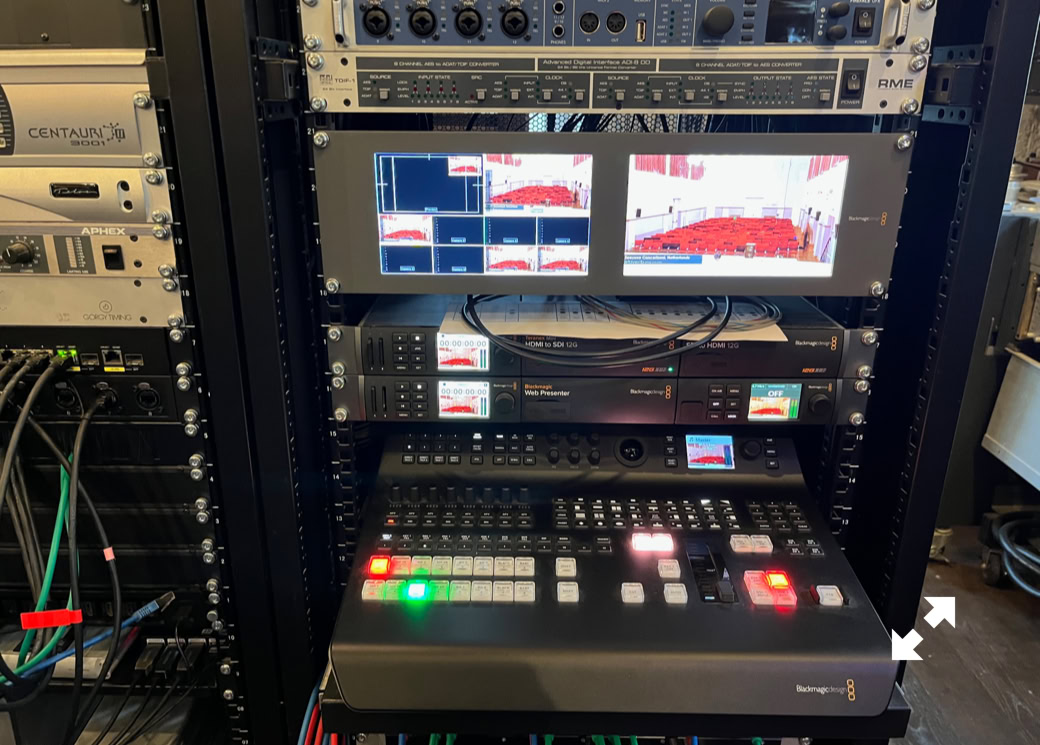

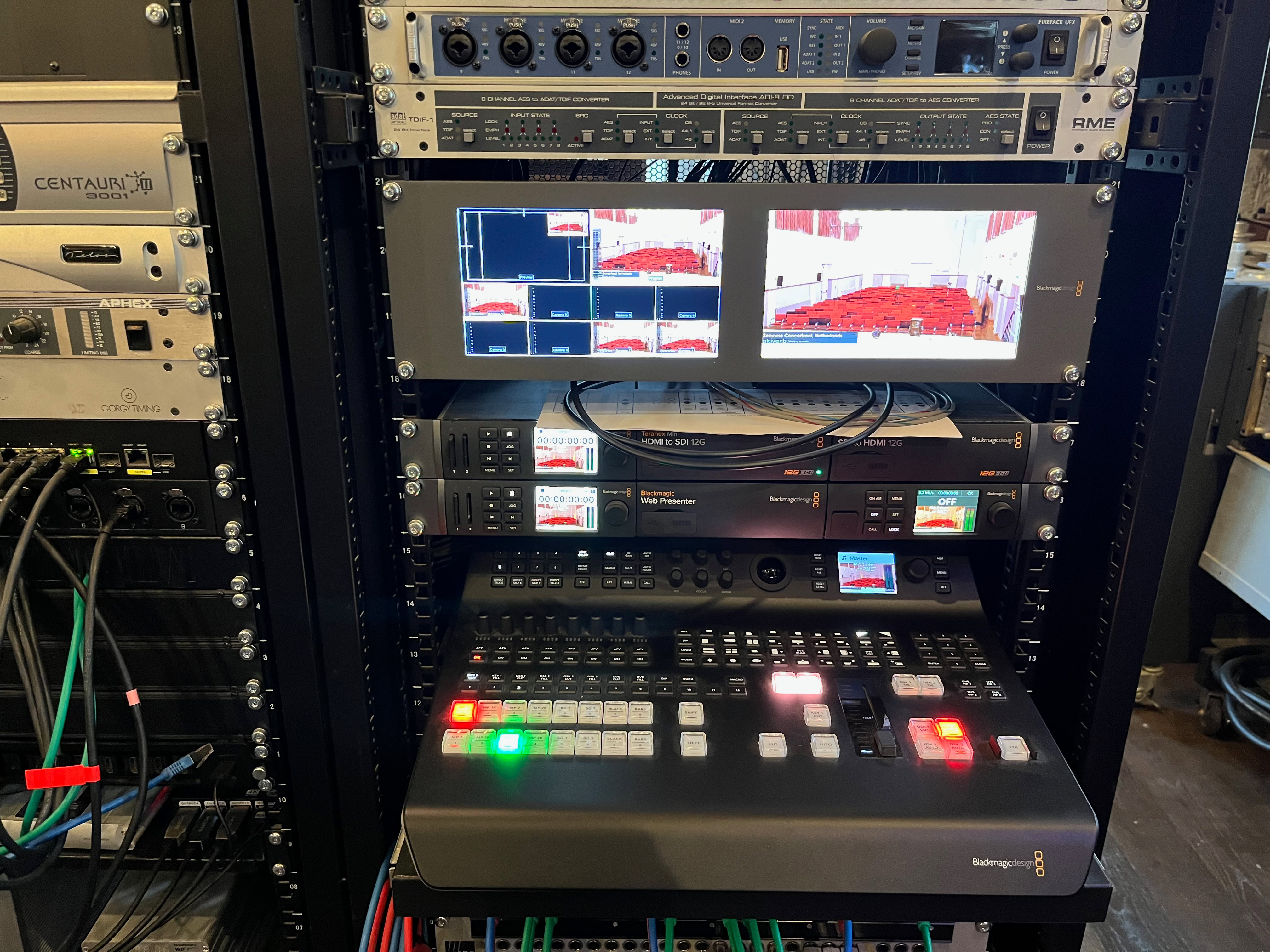

Une régie vidéo intégrée dans la baie ouest : mélangeur 8 flux 4K-12G, deux magnétoscopes, diffuseurs HD et Full HD en direct, divers convertisseurs SDI et traitement LUT de diffusion, 6 caméras 4K. Possibilité de commande à distance sur réseau Ethernet. Départ des fibres optiques de type mono-mode 12G, nécessaires pour transmettre les flux vidéos entant et sortant. 23 octobre 2024

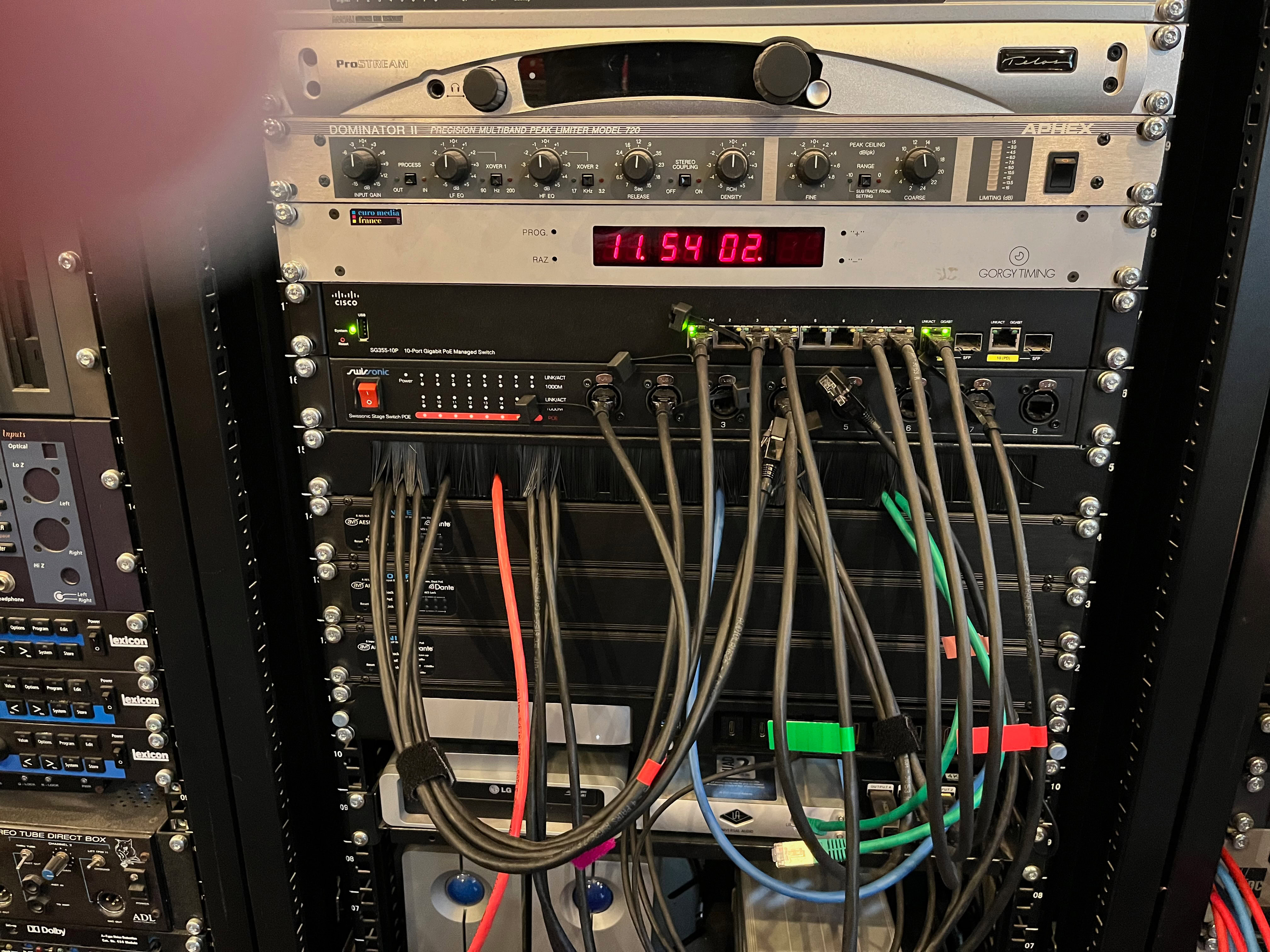

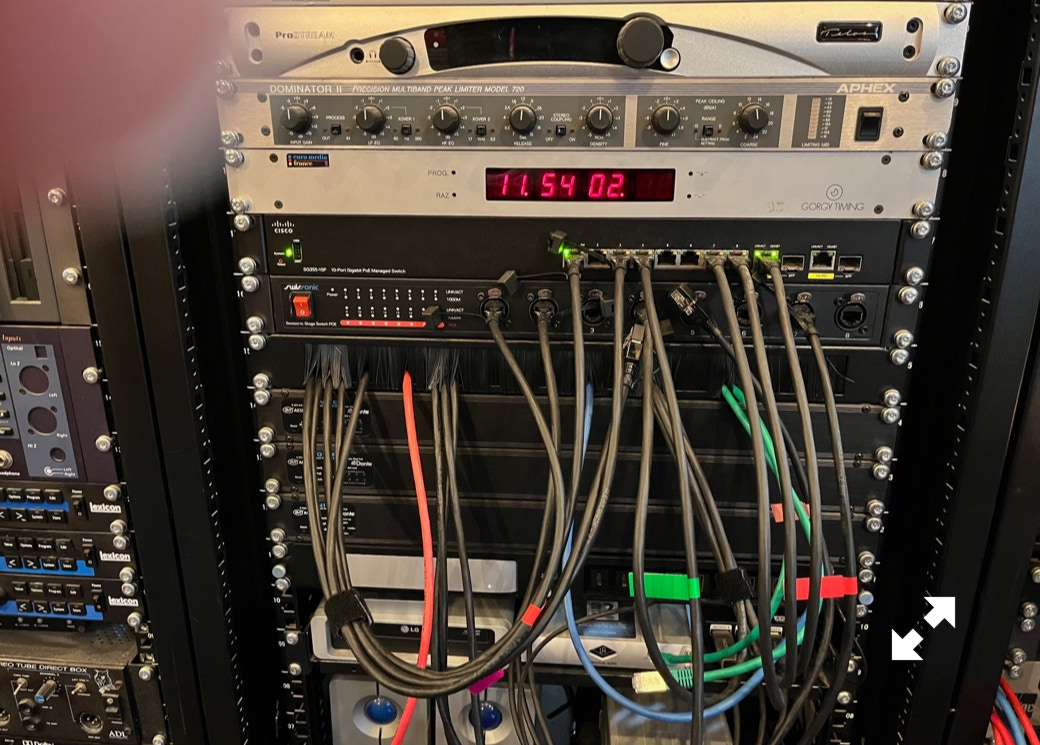

Tous les flux audio des studios sont connectés à travers un grand réseau Dante (audio sur IP, Ethernet en cuivre 1G et en fibre optique de type mono-mode 12G), doublant le réseau informatique de partage des données. 23 octobre 2024

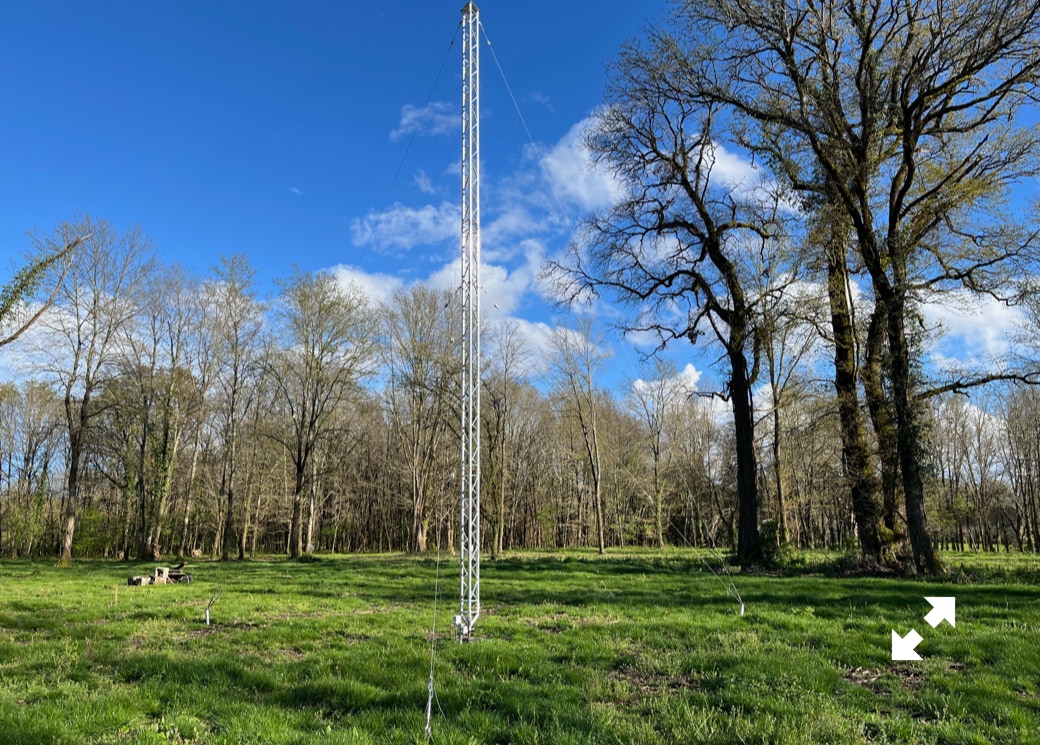

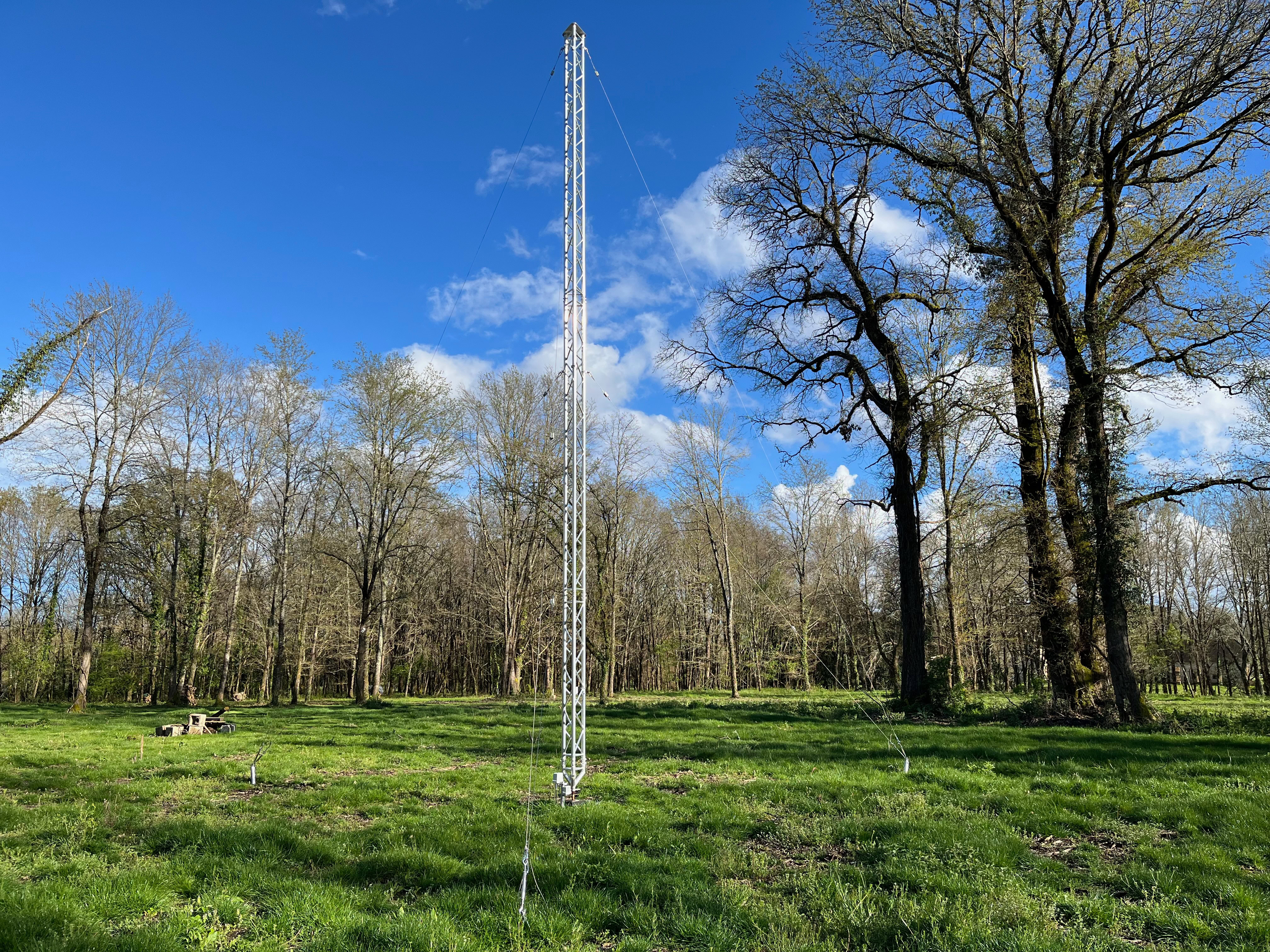

Antenne de réception radioélectrique (11 mètres de hauteur, de 50 kHz à 30 MHz), qui alimente les deux serveurs Kiwi SDR de Trémolat, située dans un endroit dégagé à 250 m du studio, http://labroue.autreradioautreculture.com/Courdilles/KiwiSDR/Documents/Description_KiwiSDR_Tremolat.pdf. En 2024

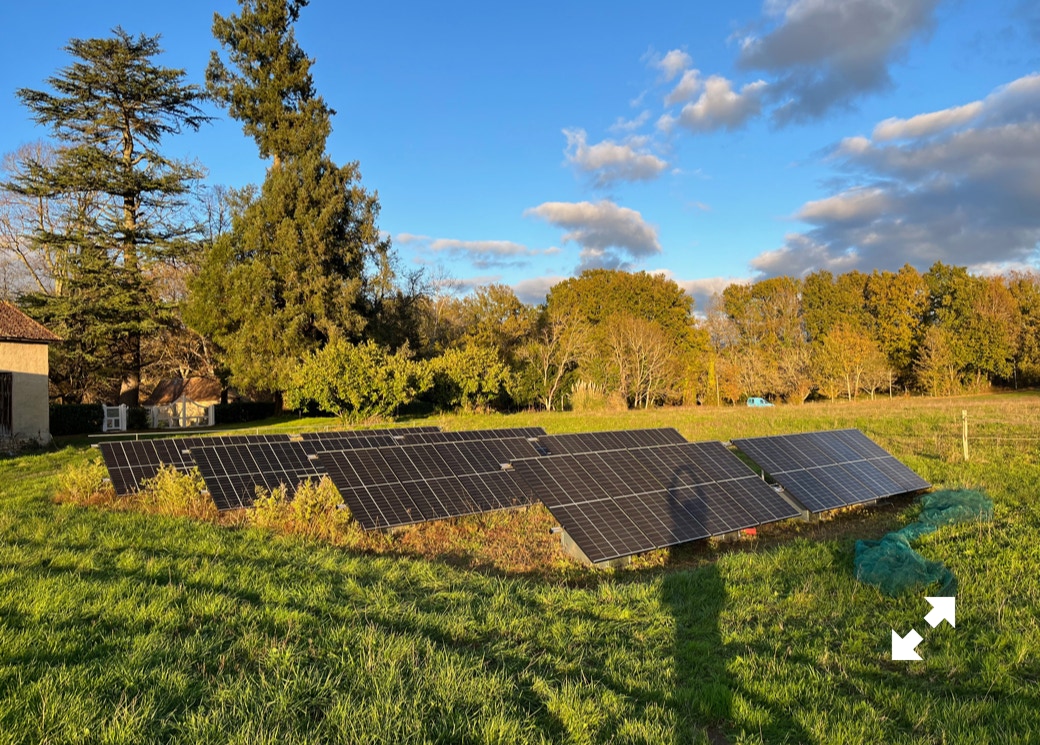

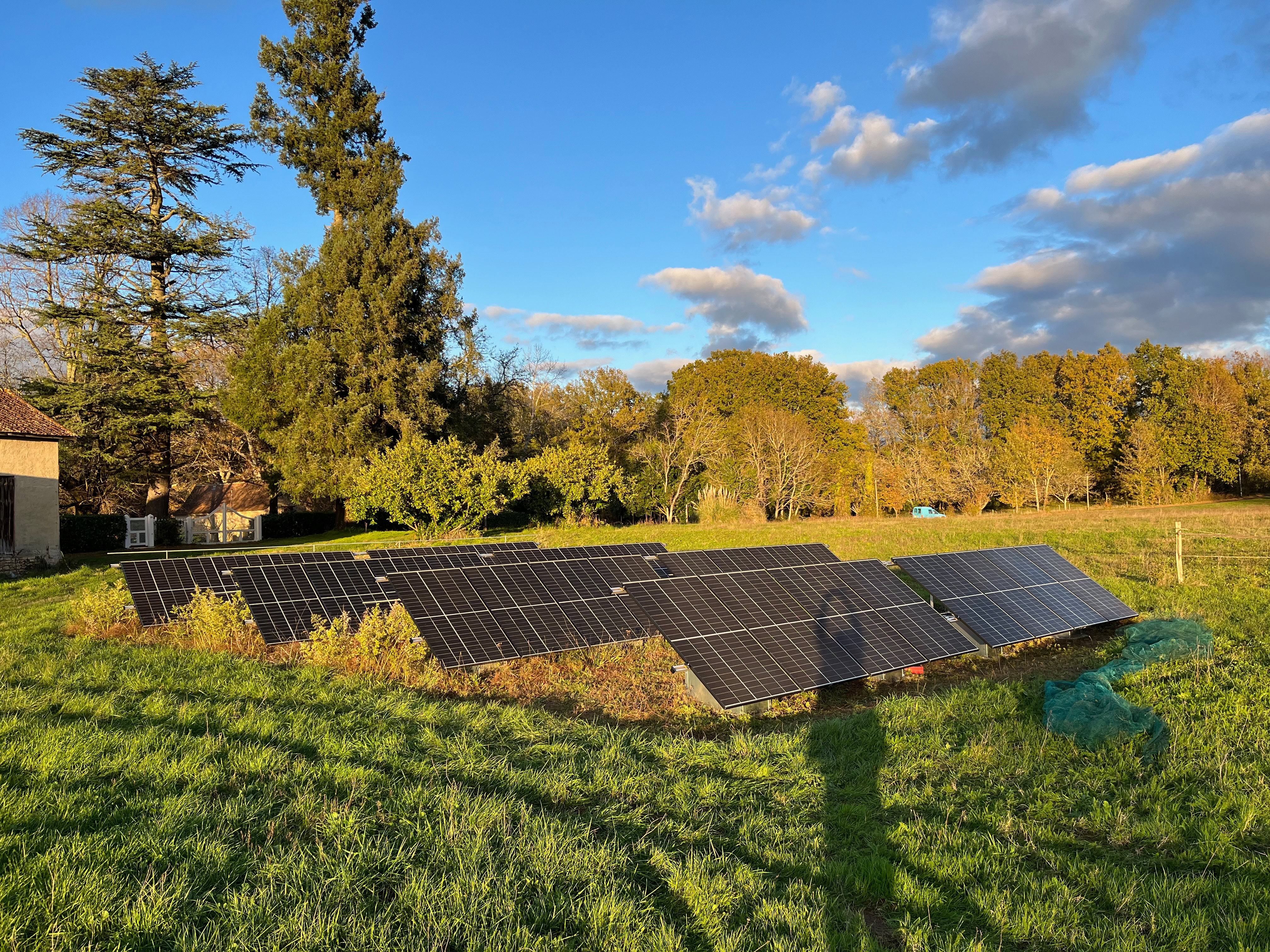

Champ photovoltaïque pour la production de l’énergie solaire, de 12 KW. En 2023.

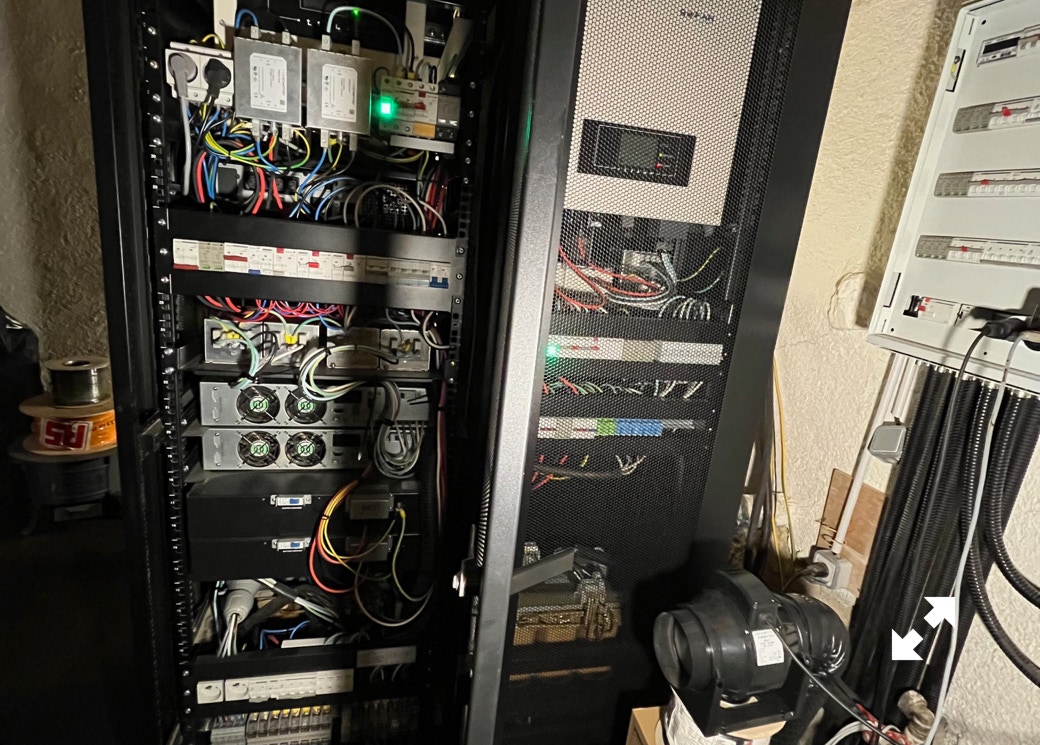

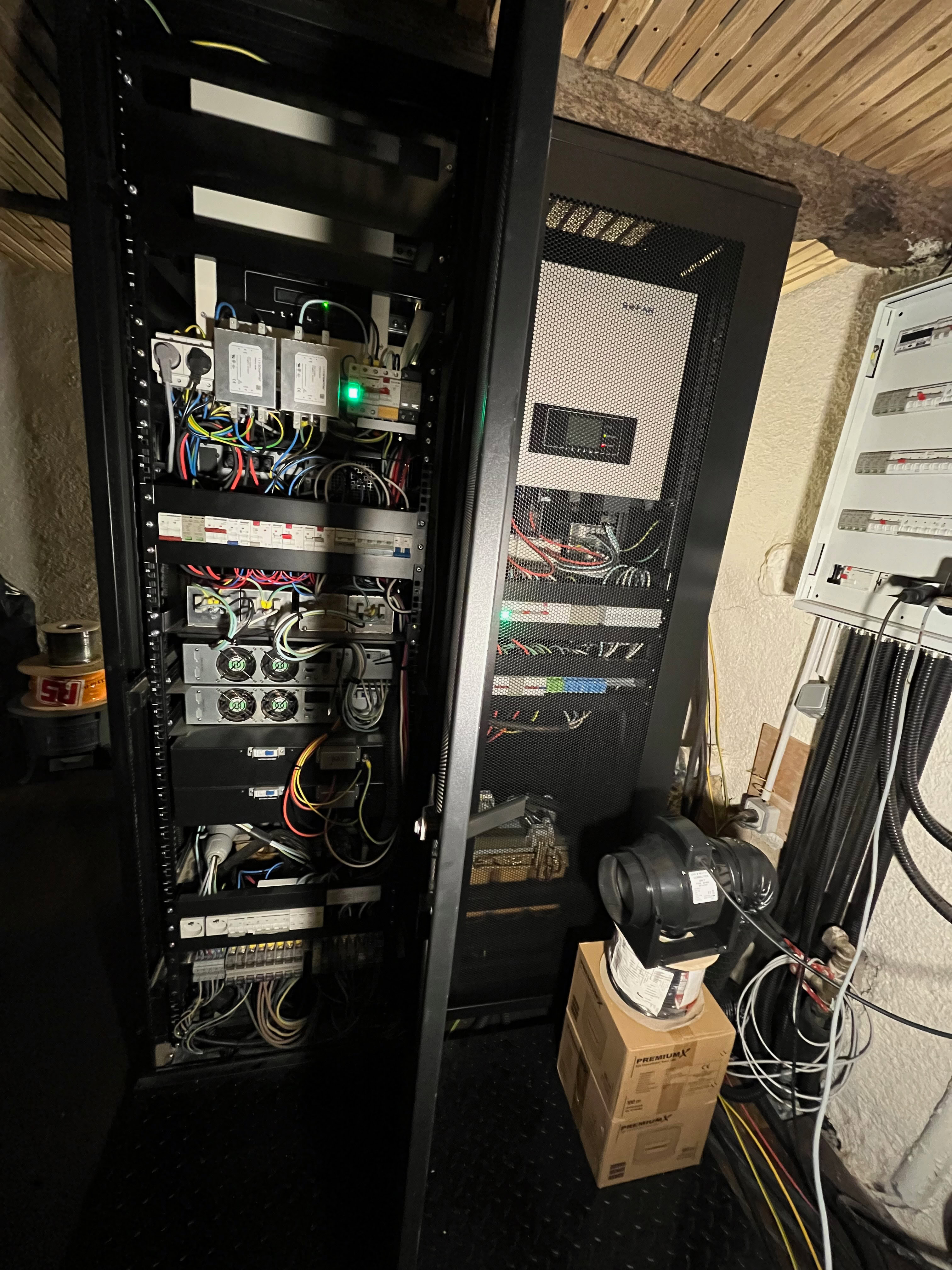

Baies d’énergie (arrière), régulation de 12 KW, production photovoltaïque triphasé 400 V, isolation du réseau pour une installation en régime IT (pas de neutre, alimentation secteur symétrique 230 V régulée à 1% (pas de buzz). En 2023

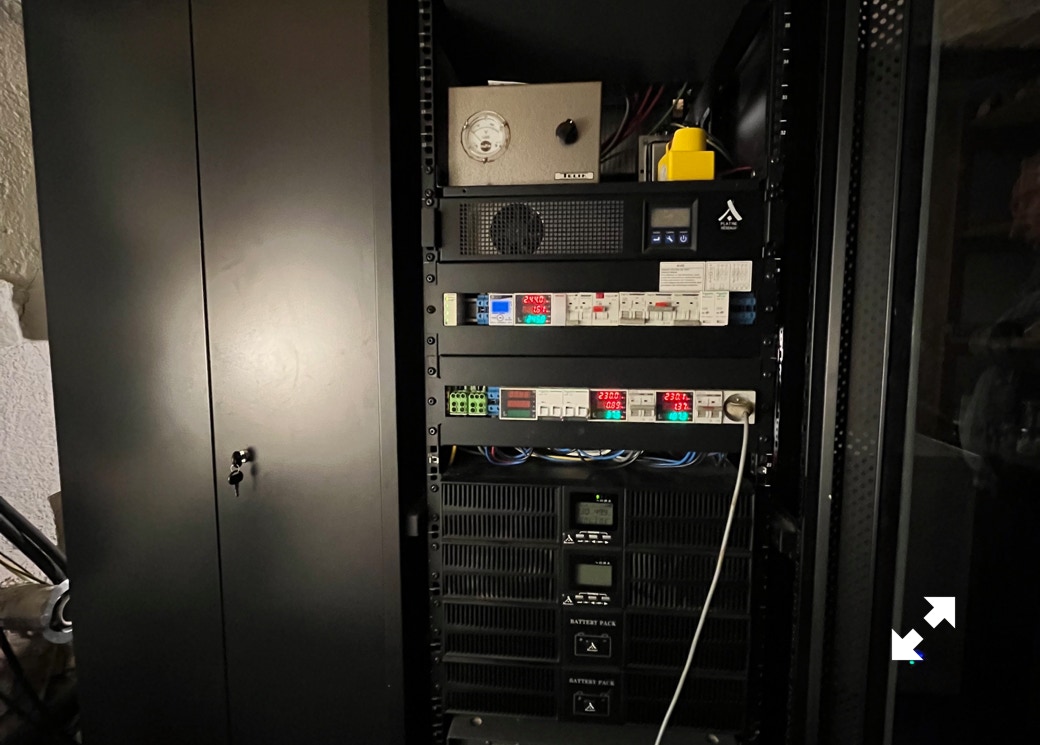

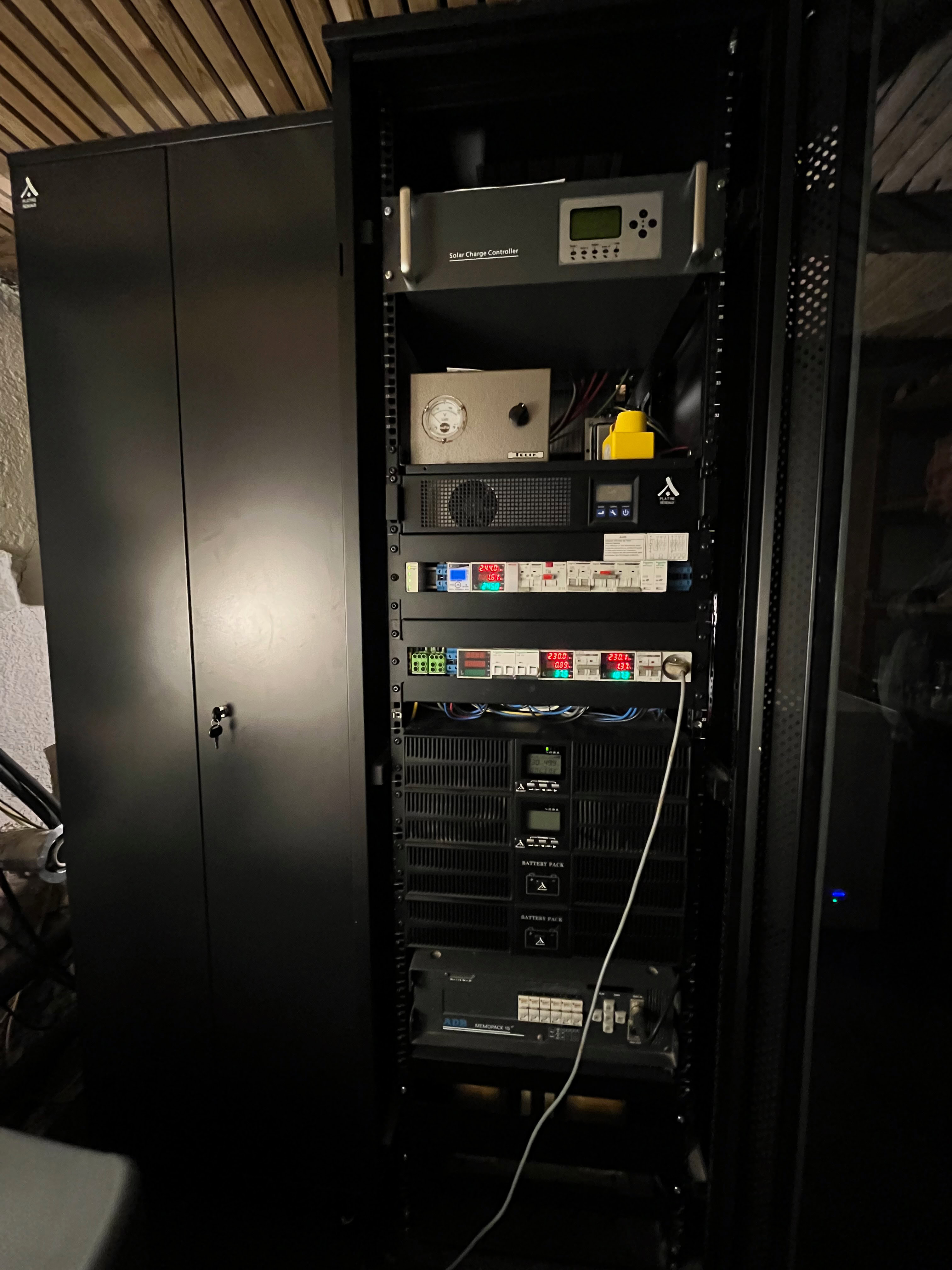

Baies d’énergie (avant), régulation de 12 KW, production photovoltaïque triphasé 400 V, isolation du réseau pour une installation en régime IT (pas de neutre, alimentation secteur symétrique 230 V régulée à 1% (pas de buzz). En 2023

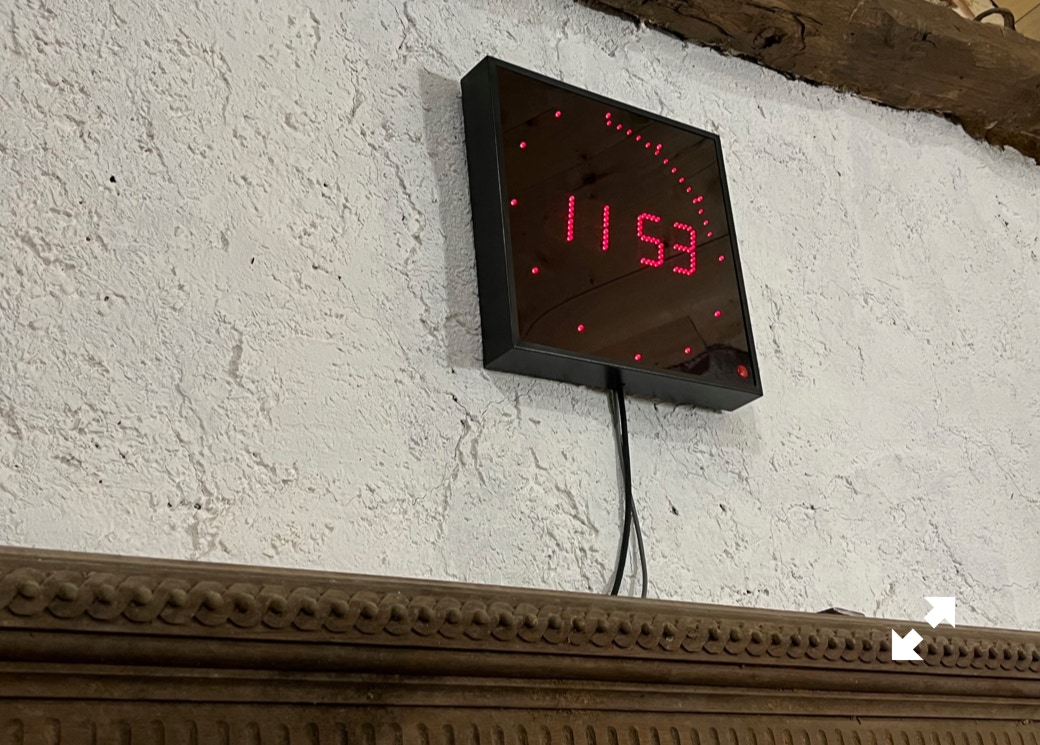

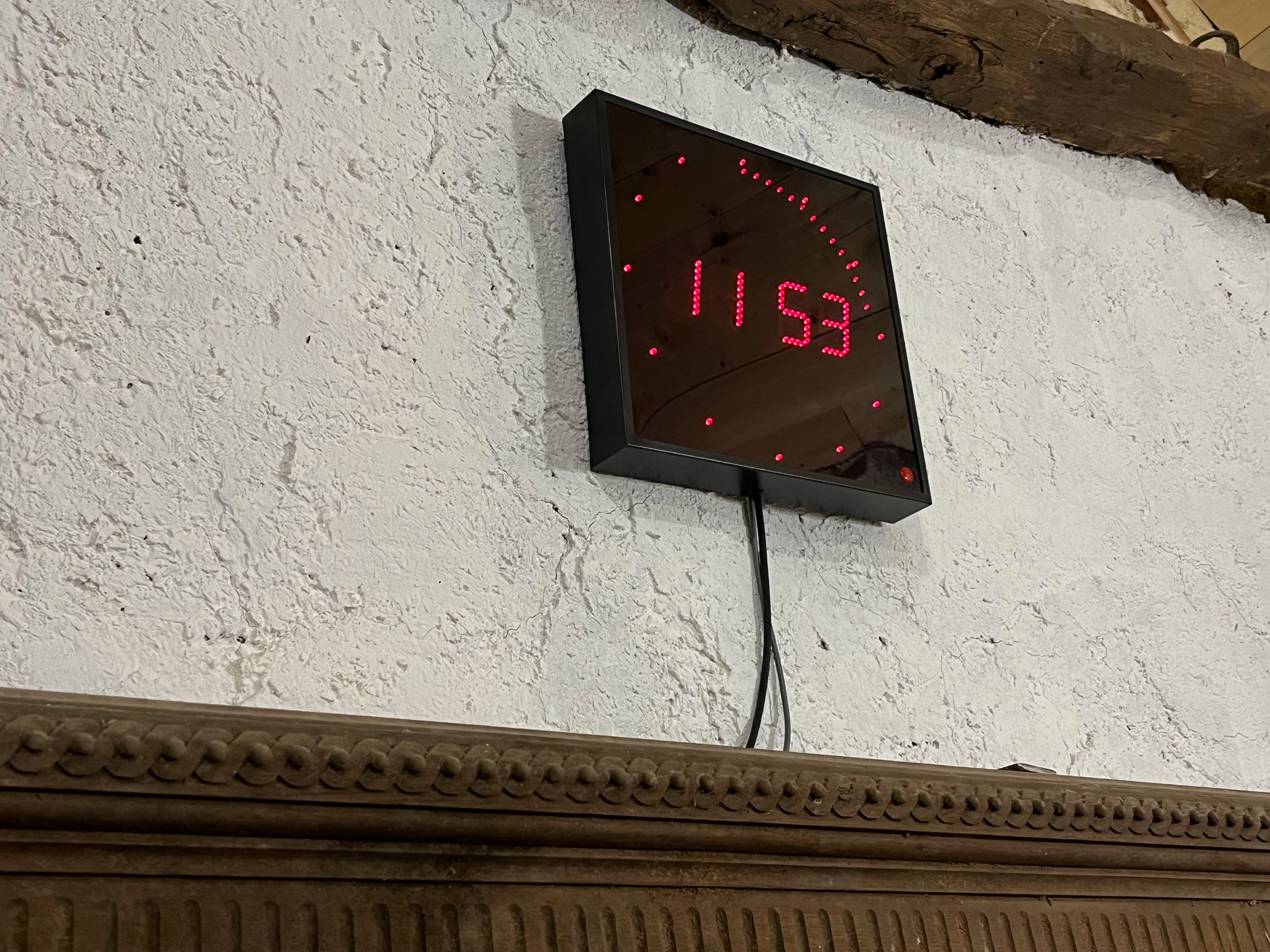

Dans chaque pièce de tous les studios (salles de prise de son, cabines, régies), est visible un afficheur d’horloge Gorgy Time (ou Gorgy Timing) synchronisé sur le serveur d’horloge, piloté par la réception satellite IRIG B (GPS, Galileo) ou par la réception terrestre Grandes Ondes du DCF77 de Frankfurt. Cette synchronisation d’horloge, aux normes Broadcast, est également disponible sur le réseau Ethernet grâce à un serveur NTP local. En 2023
Description des deux récepteurs KiwiSDR de Trémolat (couverture 3 kHz-30 MHz)
Aperçu des travaux de construction du premier studio (période de de 2021-2022)
