Régie technique (Control Room) du studio A
La Control Room du studio A centralise tous les flux, basés sur Dante et reliés au grand studio par 24 fibres optiques, pour l’audio et la vidéo. Elle dispose également d’une console, de périphériques analogiques, ainsi que des magnétophones Studer et Sony. Sa taille est de 42 m2 sous 9 mètres de hauteur au sommet du tétraèdre anéchoïque.

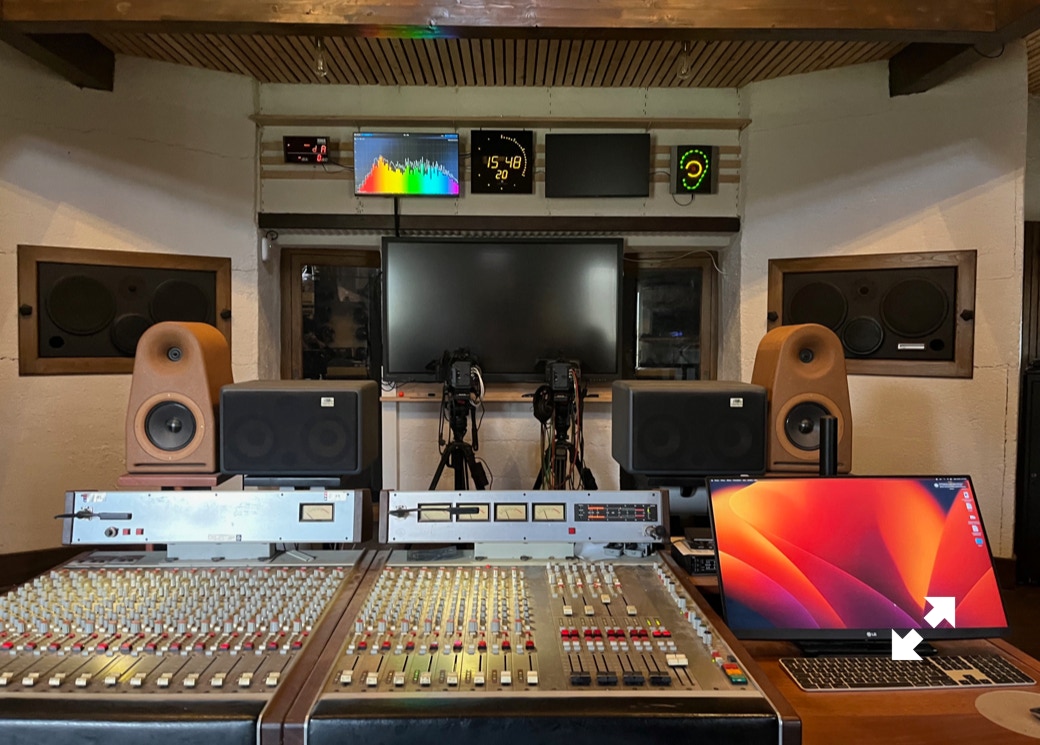

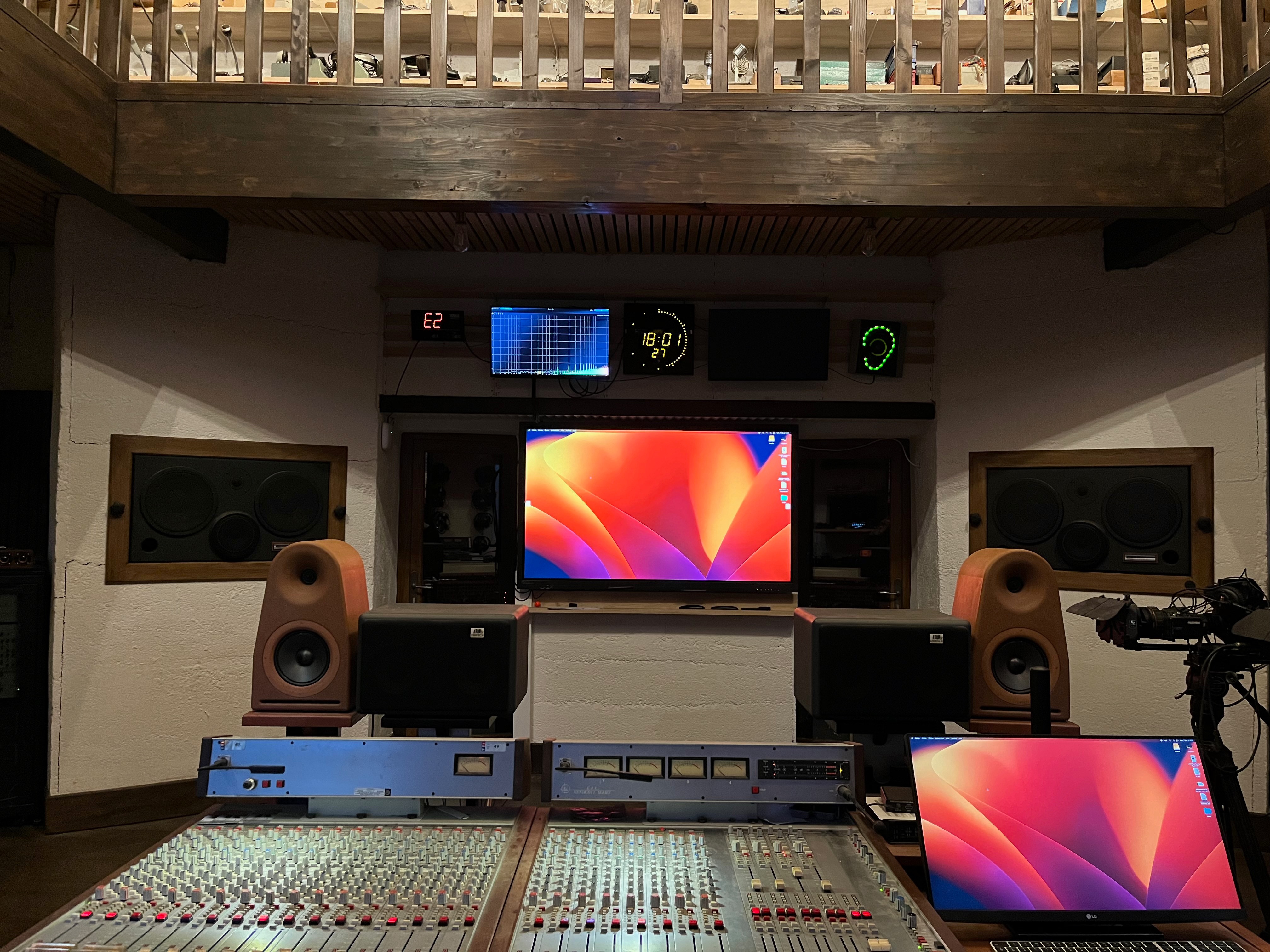

Façade de la Control Room du Studio A. En bandeau sur les portes de communication avec la salle de prise de son, Sonomètres, analyseur de spectre (Flux:: Mira), horloge synchrone. 8 février 2025

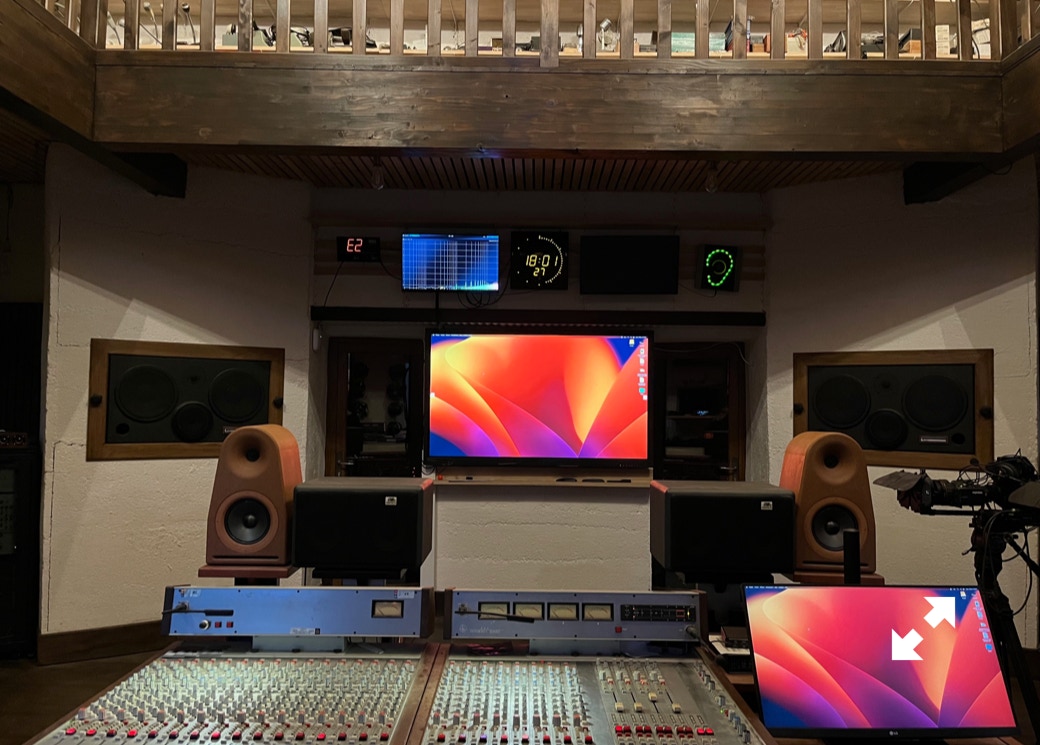

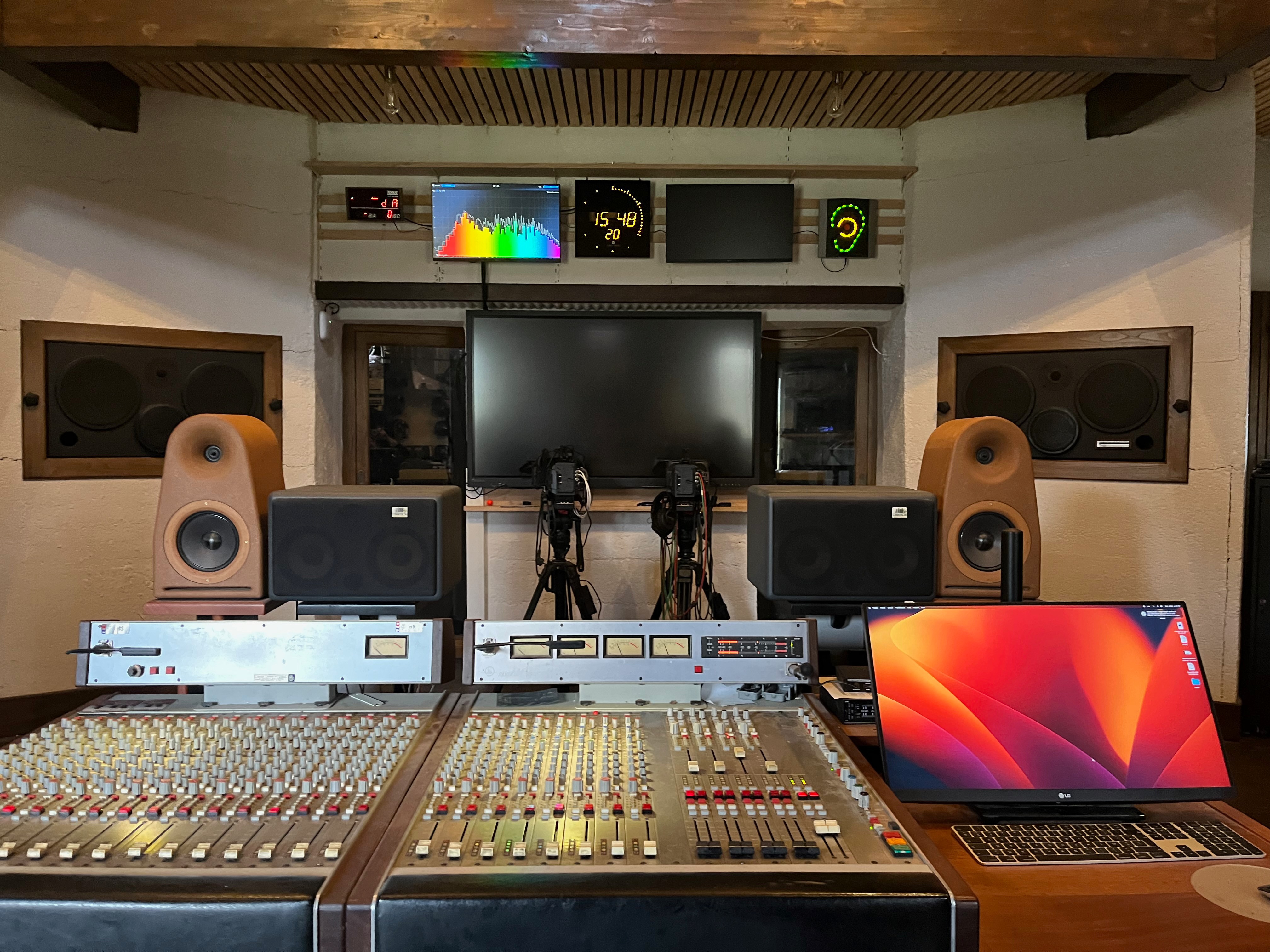

Façade de la Control Room du Studio A. En bandeau sur les deux portes de communication avec la salle de prise de son, Sonomètres (externe et interne), analyseur de spectre (Flux:: Mira), horloge synchrone. L’espacement des enceintes acoustiques intégrées au mur (WestLake BBSM12) est de 4,20 mètres à leur centre. 8 février 2025

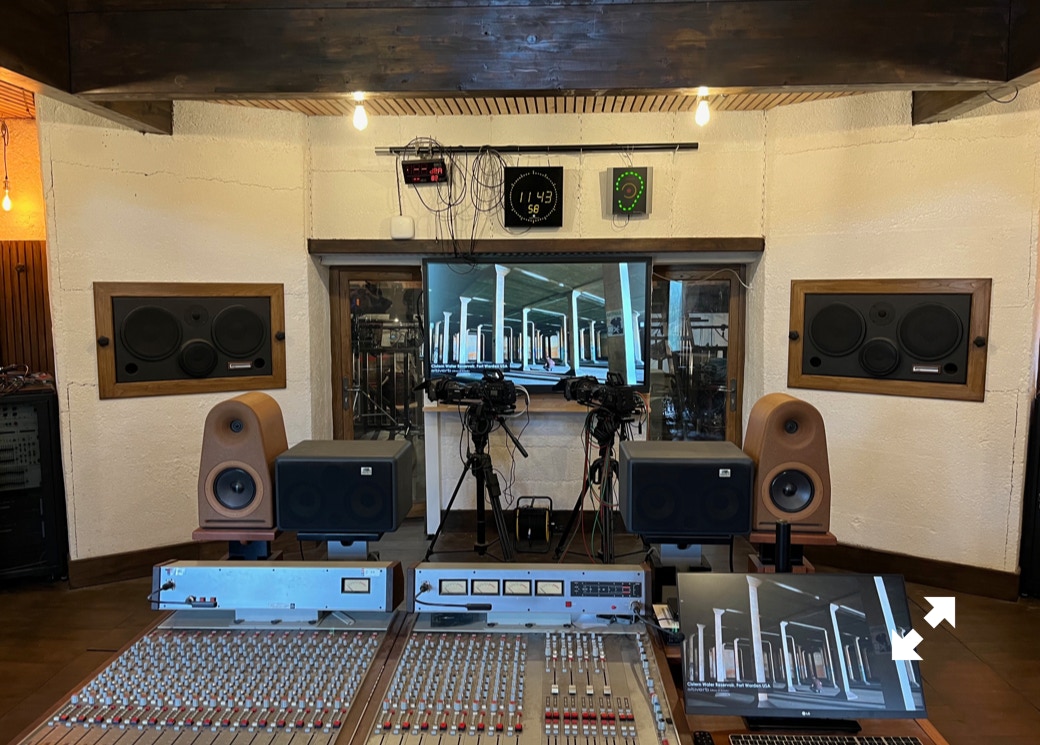

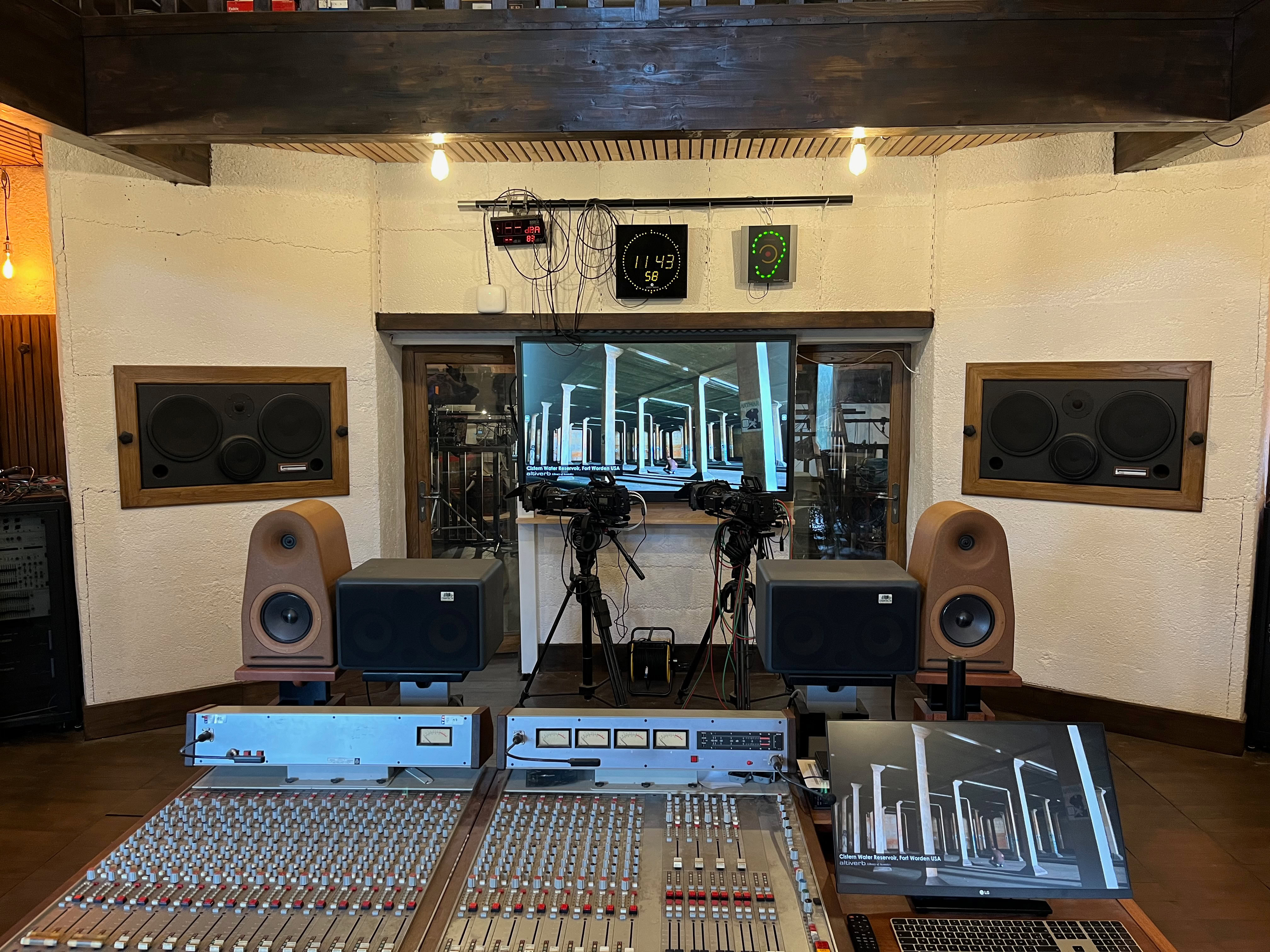

Vue de la Control Room depuis la console Hendicott. Ecartement des centres des enceintes acoustiques murales (Westlake BBSM12) de 4,20 m. Parfait triangle équilatéral avec la position de l’ingénieur du son. L’architecture de la pièce est parfaitement symétique (ouvertures, escaliers…). 23 octobre 2024

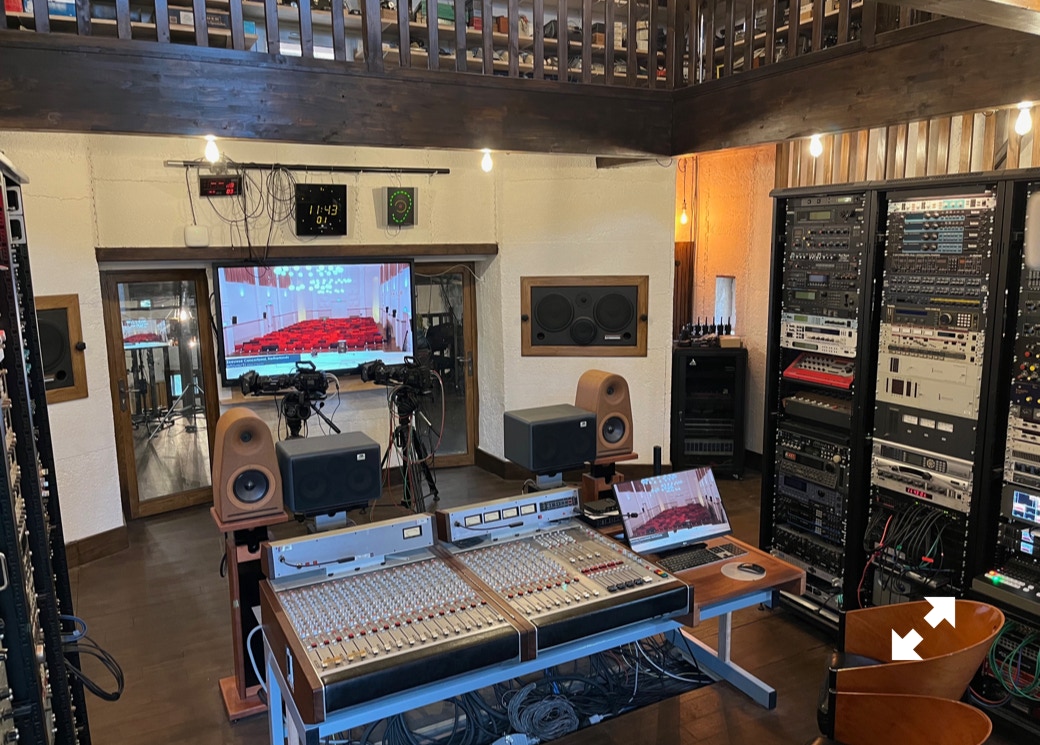

Vue de la Control Room depuis l’arrière de la console. 23 octobre 2024

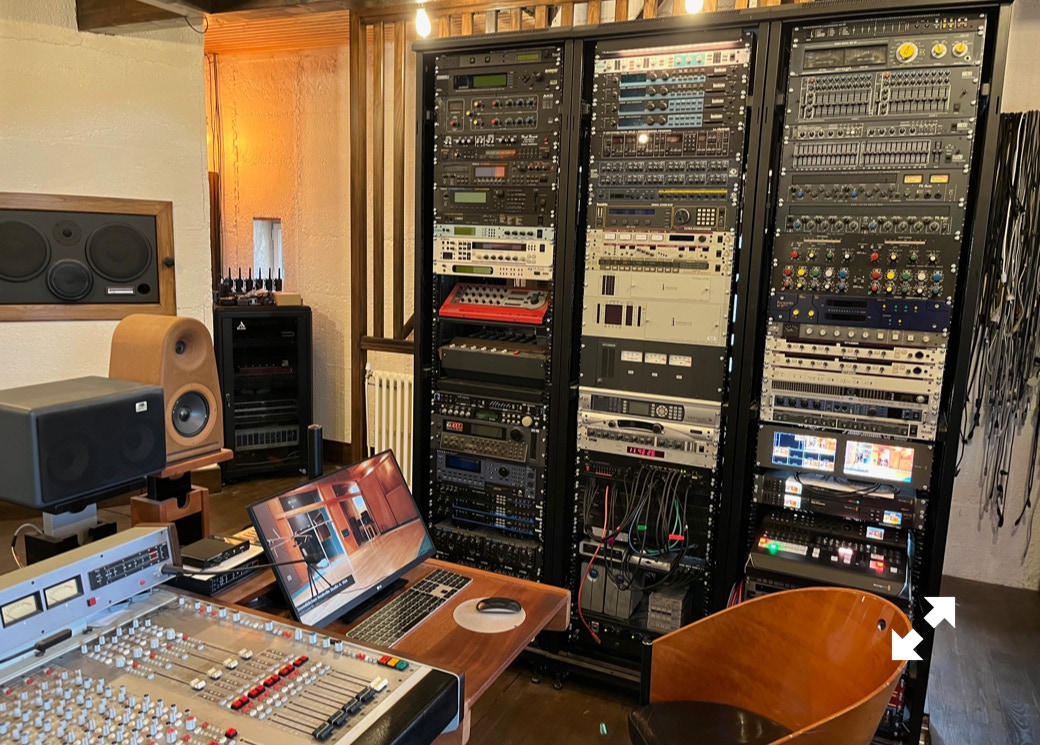

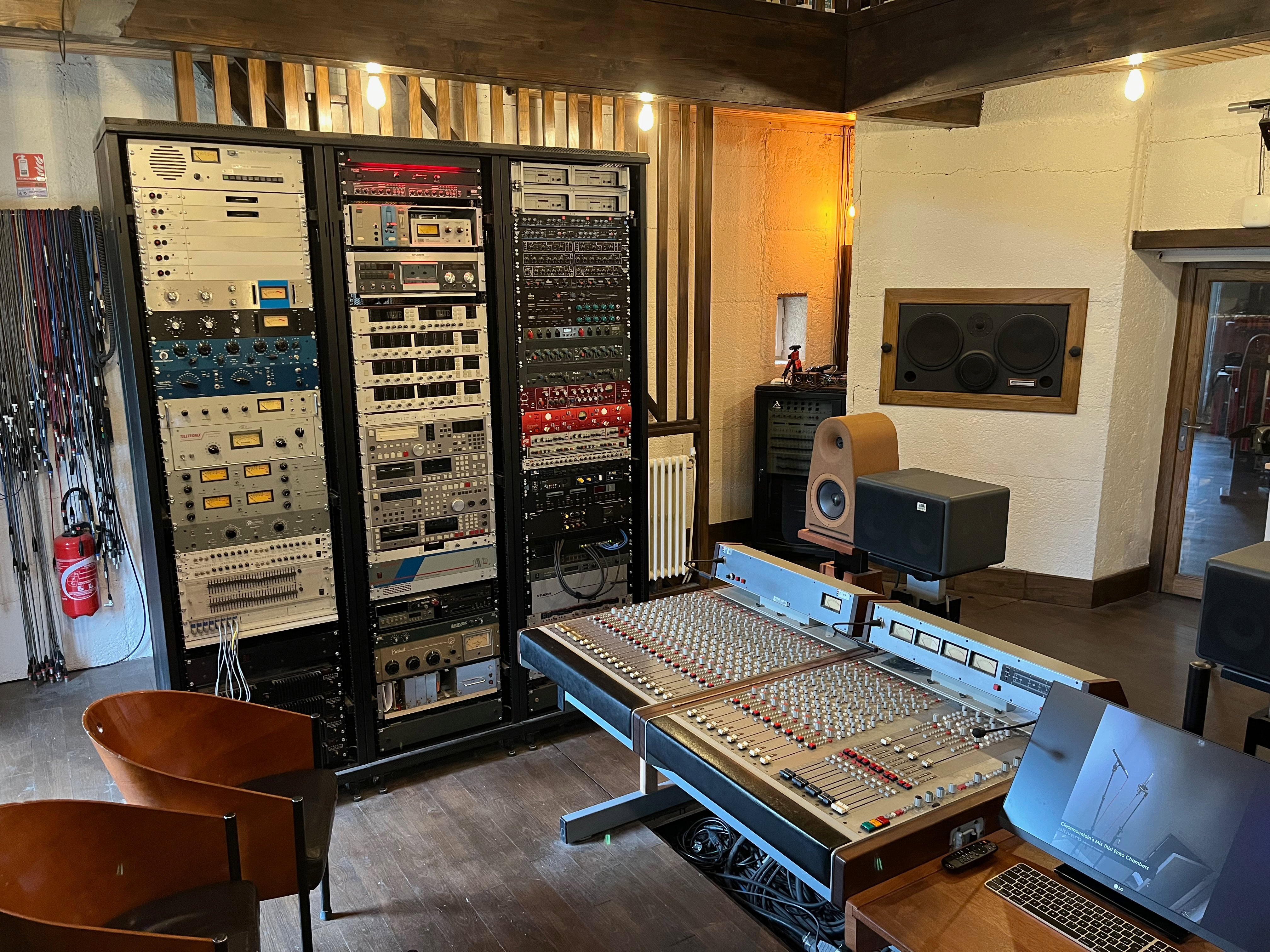

Baies techniques coté est (essentiellement consacrées aux entrées audio, à la conversion AD et aux pré-traitements sonores). 23 octobre 2024

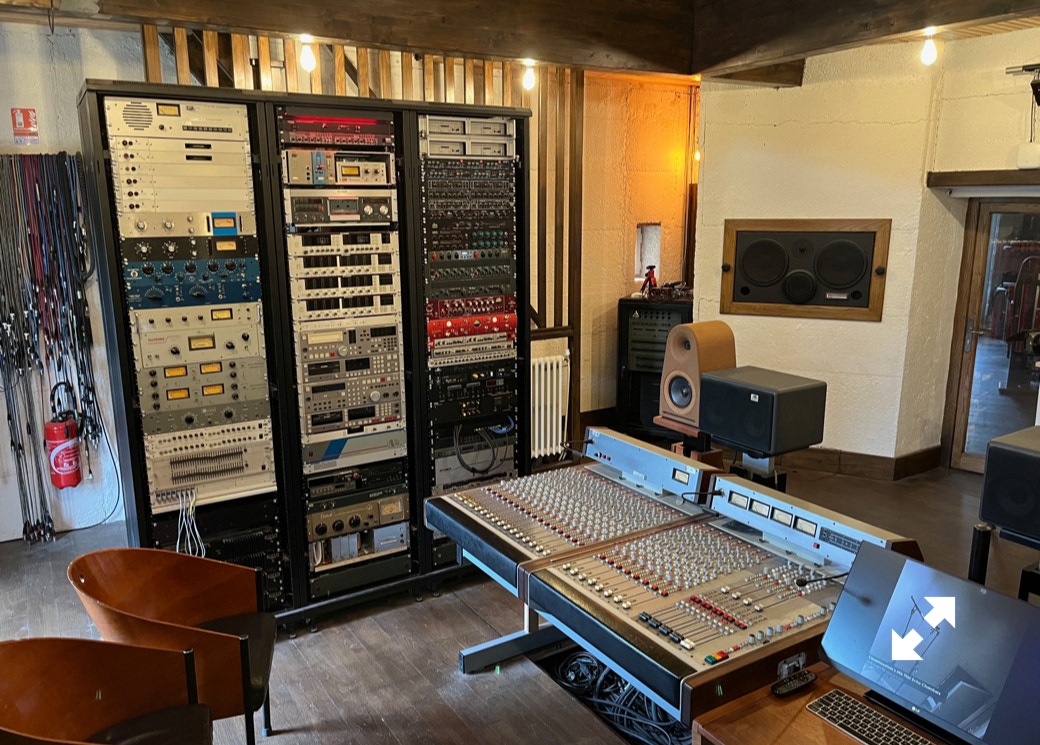

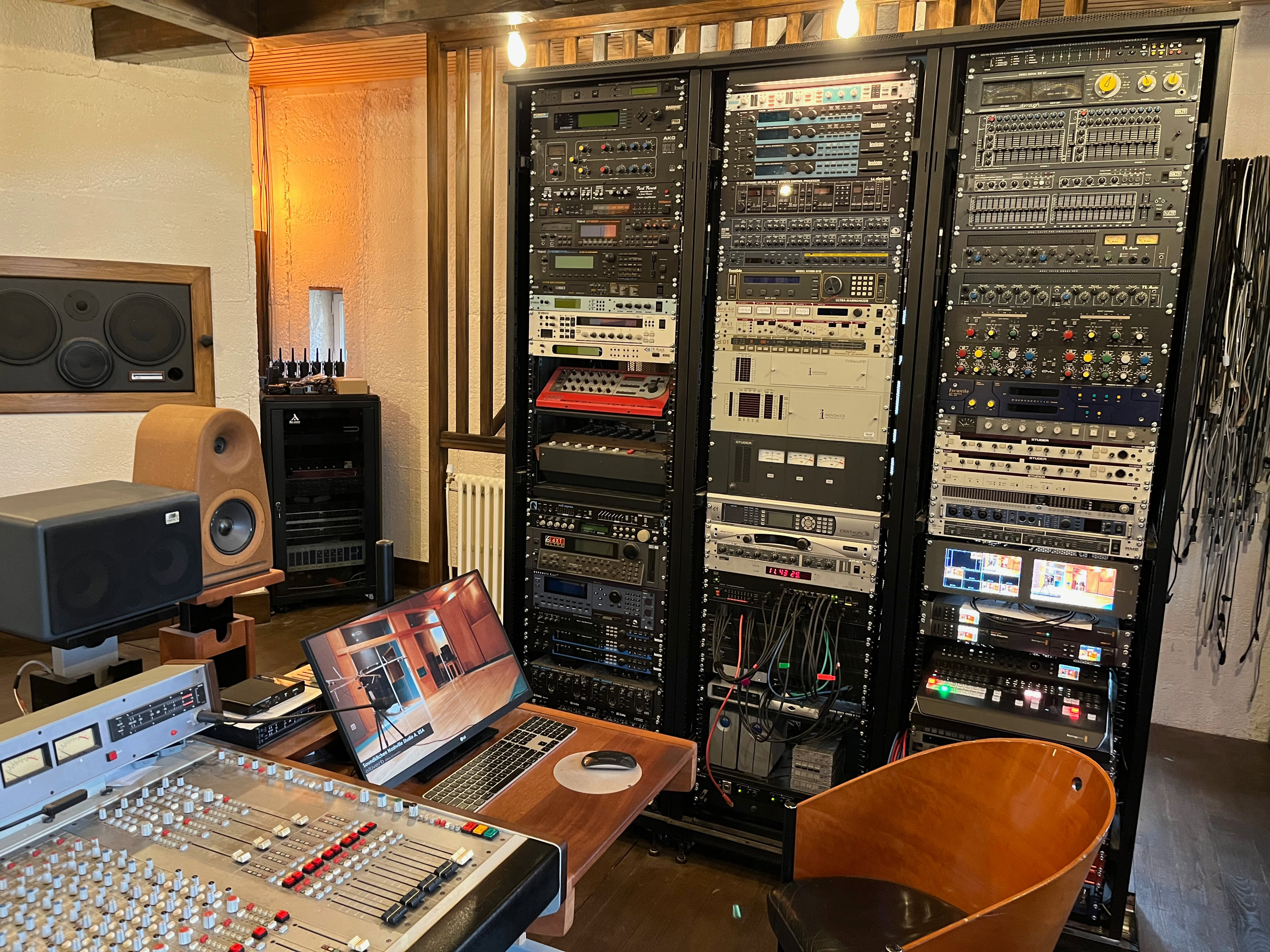

Baies techniques coté ouest (essentiellement consacrées aux sorties audio, à la conversion DA et aux post-traitements sonores, sources sonores synthétiques, régie vidéo). 23 octobre 2024

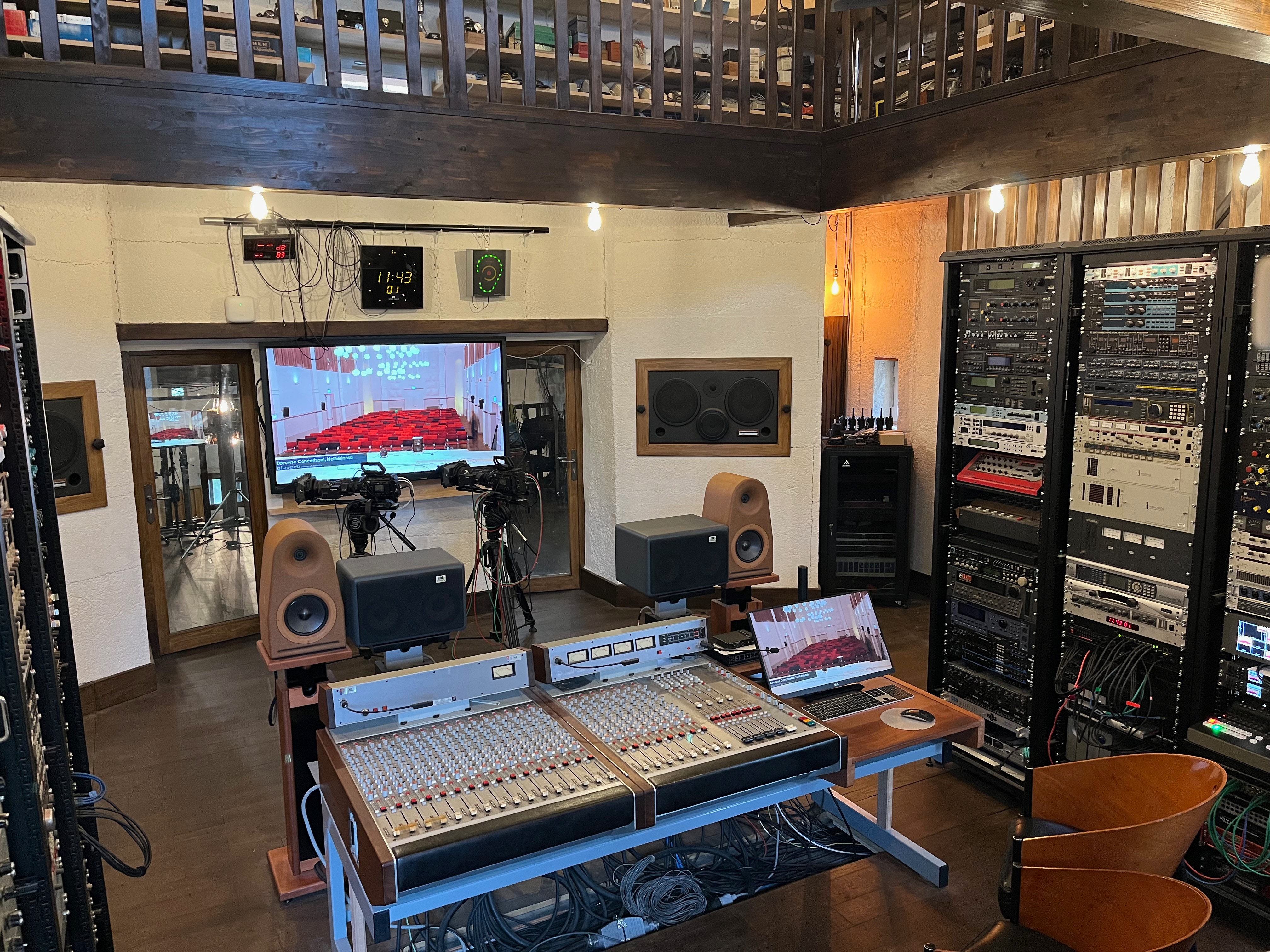

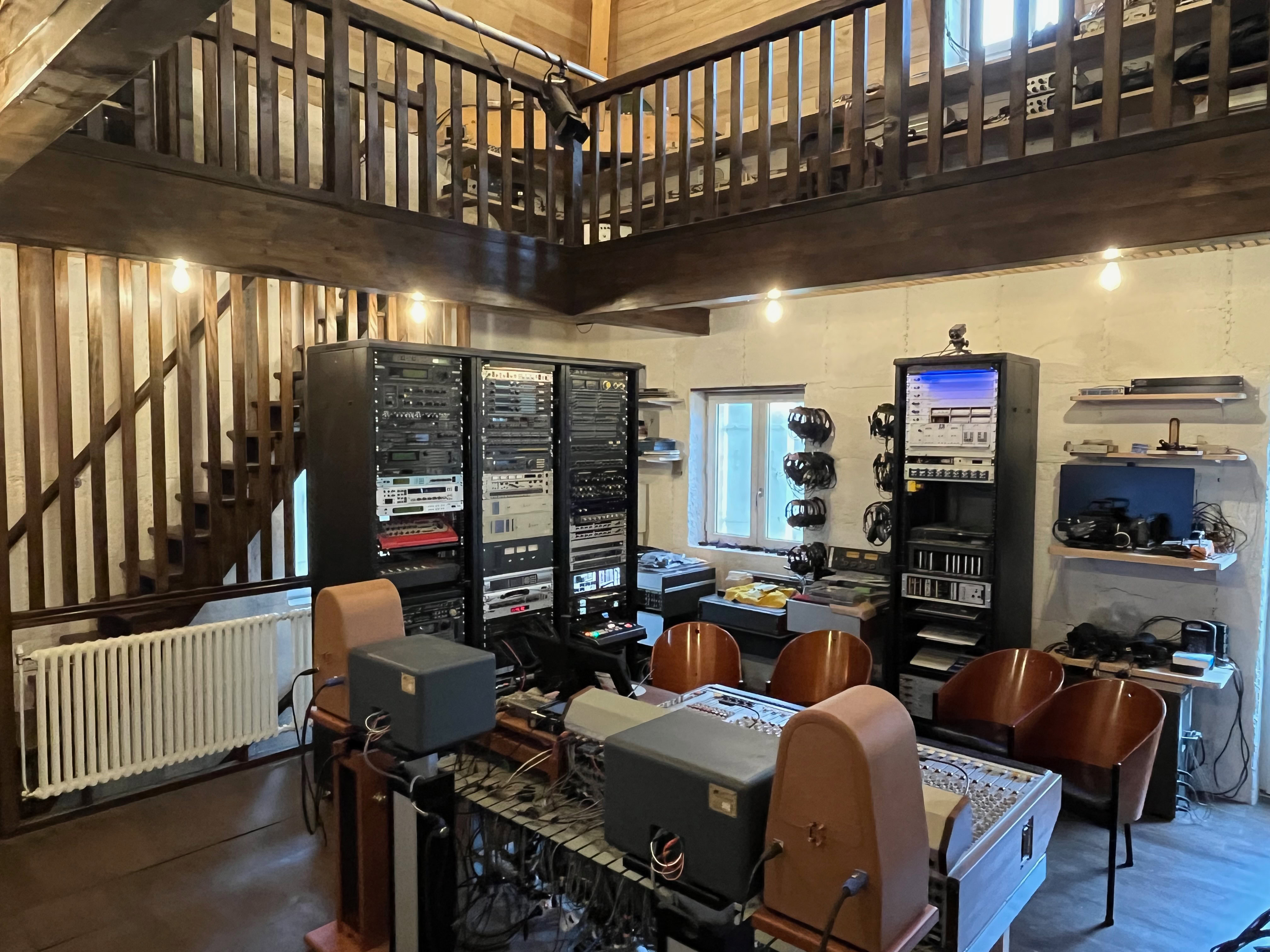

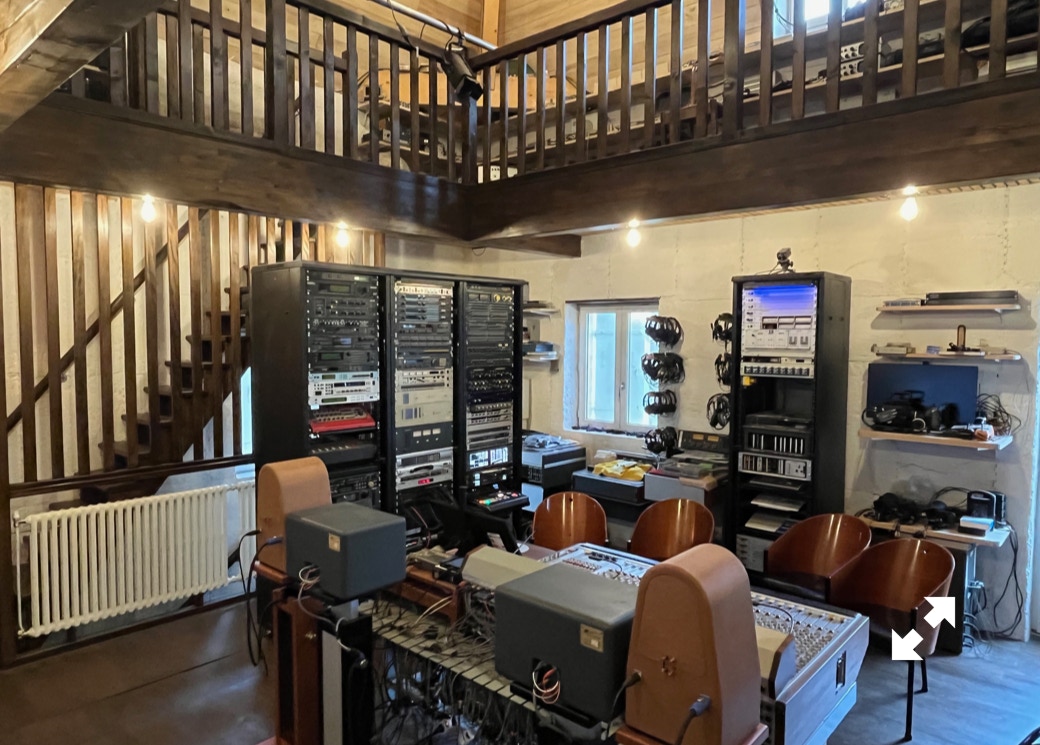

Vue de la Control Room depuis les enceintes murales. On aperçoit la mezzanine, la baie arrière (sources sonores, multiples télécommandes, divers traitements sonore). 23 octobre 2024

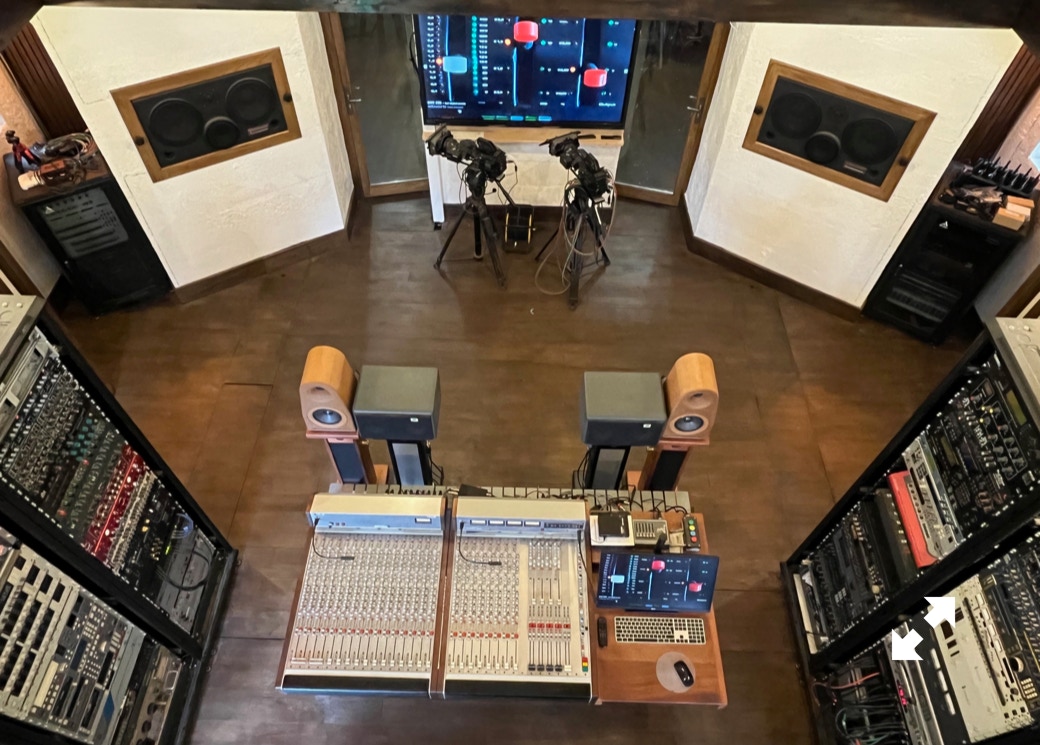

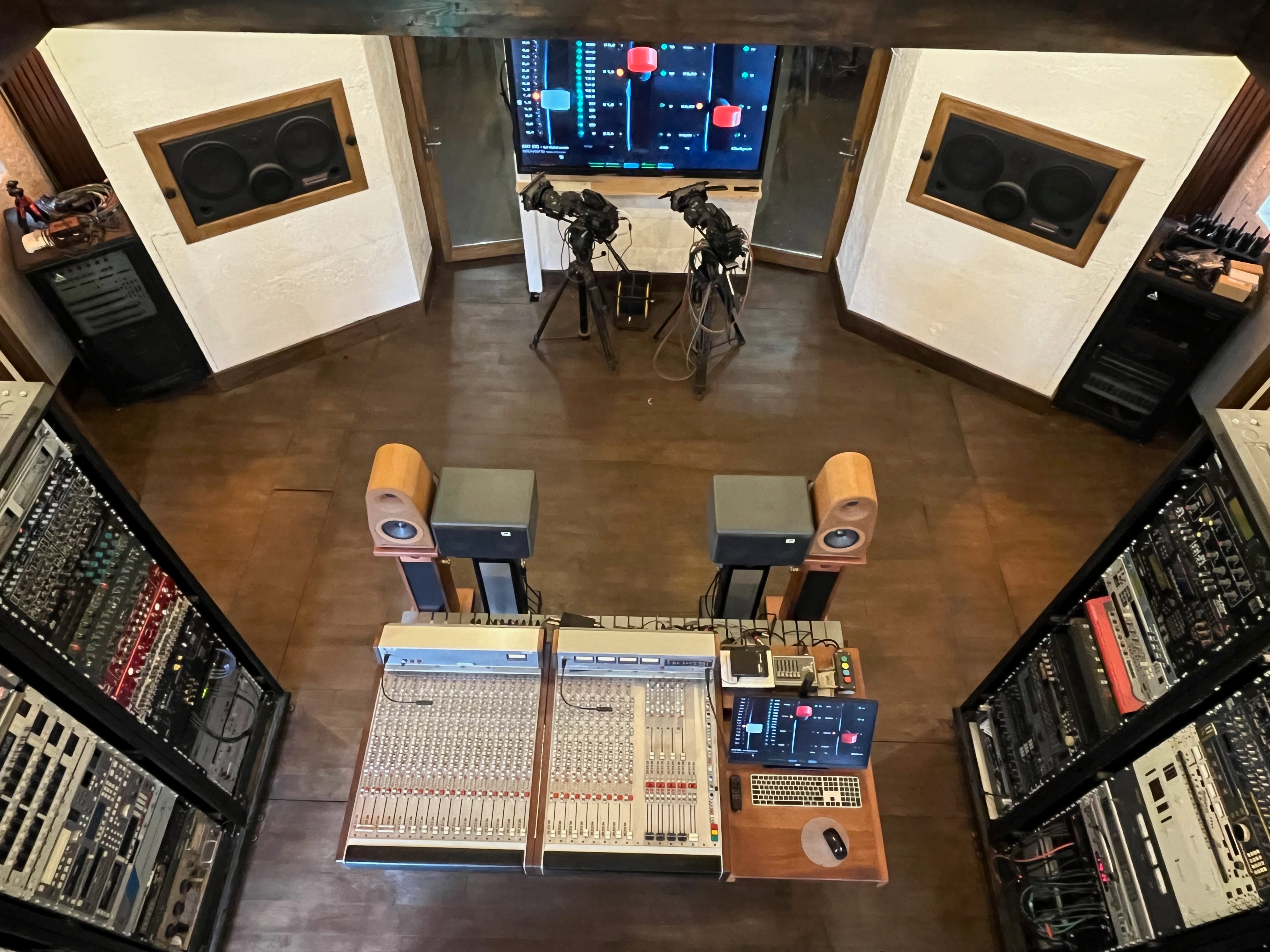

Vue de la Control Room depuis la mezzanine. Position des divers triangles équilatéraux en fonction des 3 types de retours de monitoring (Westlake BBSM12, Divatech MC26, Prosodia). 23 octobre 2024

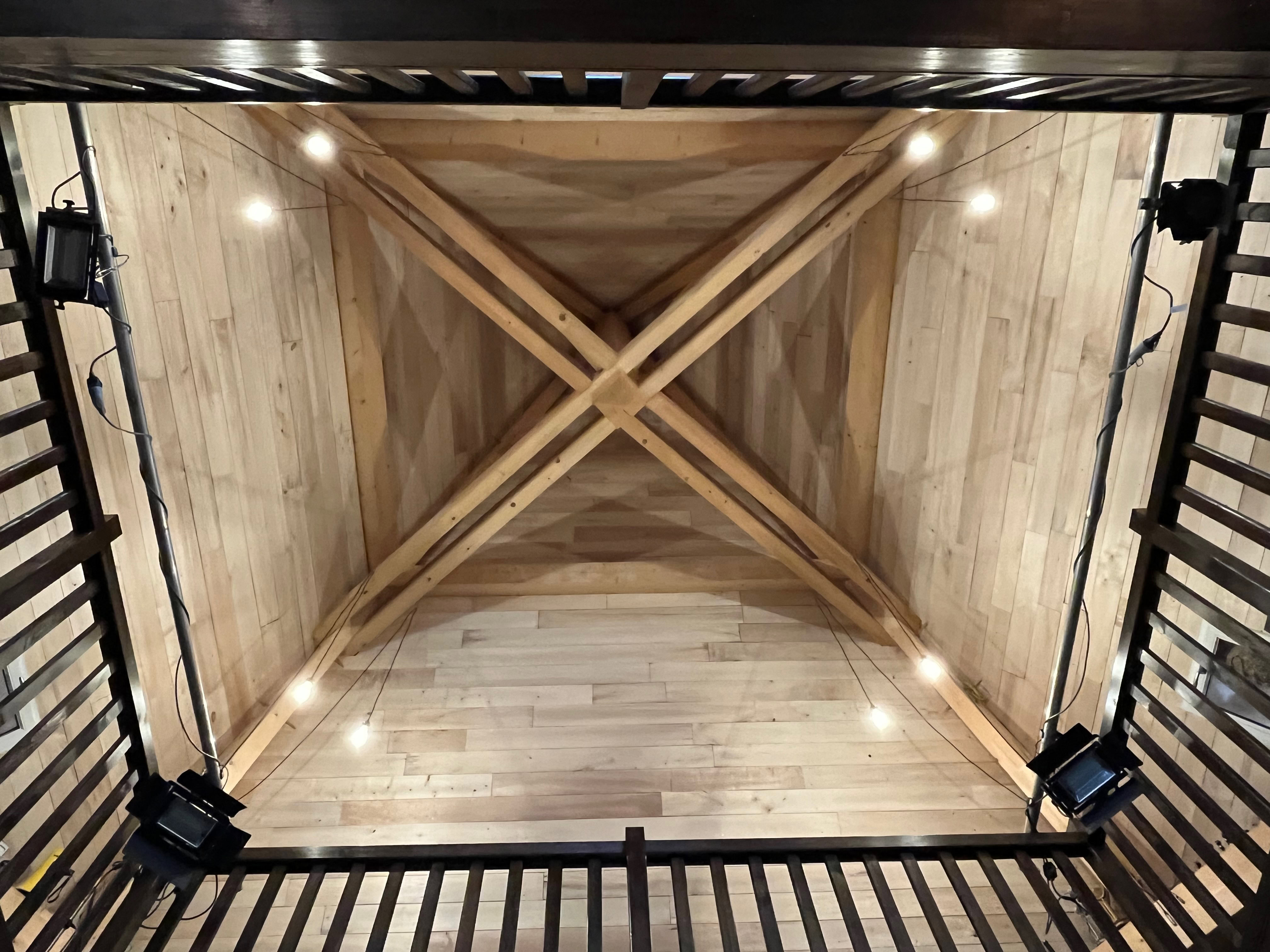

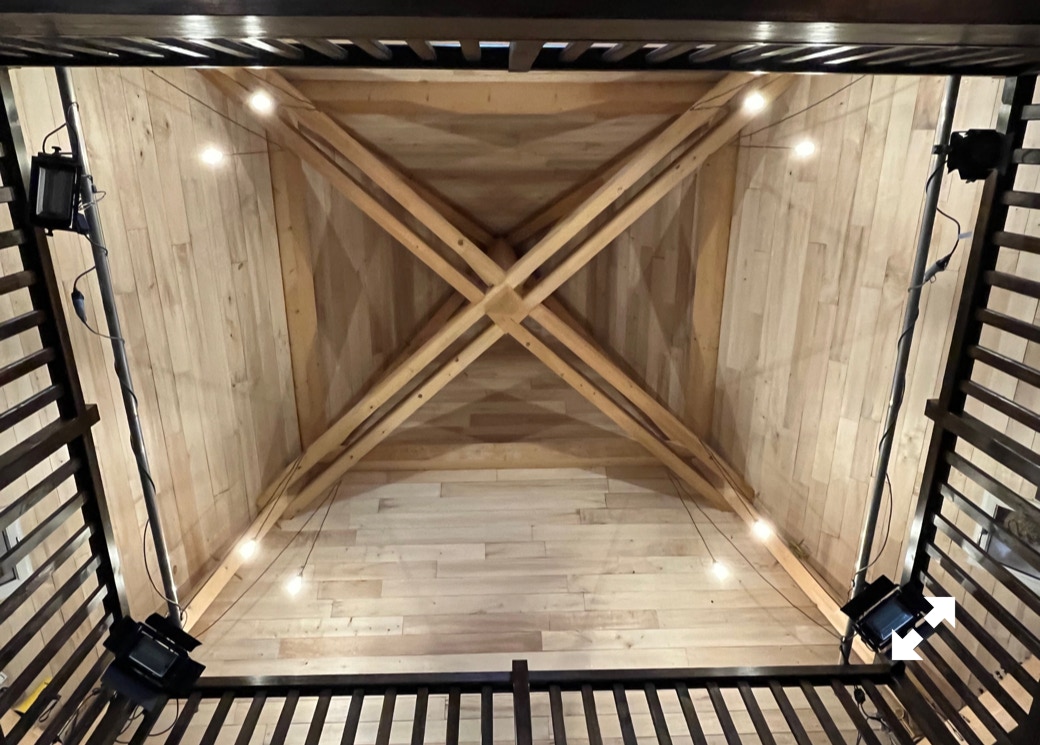

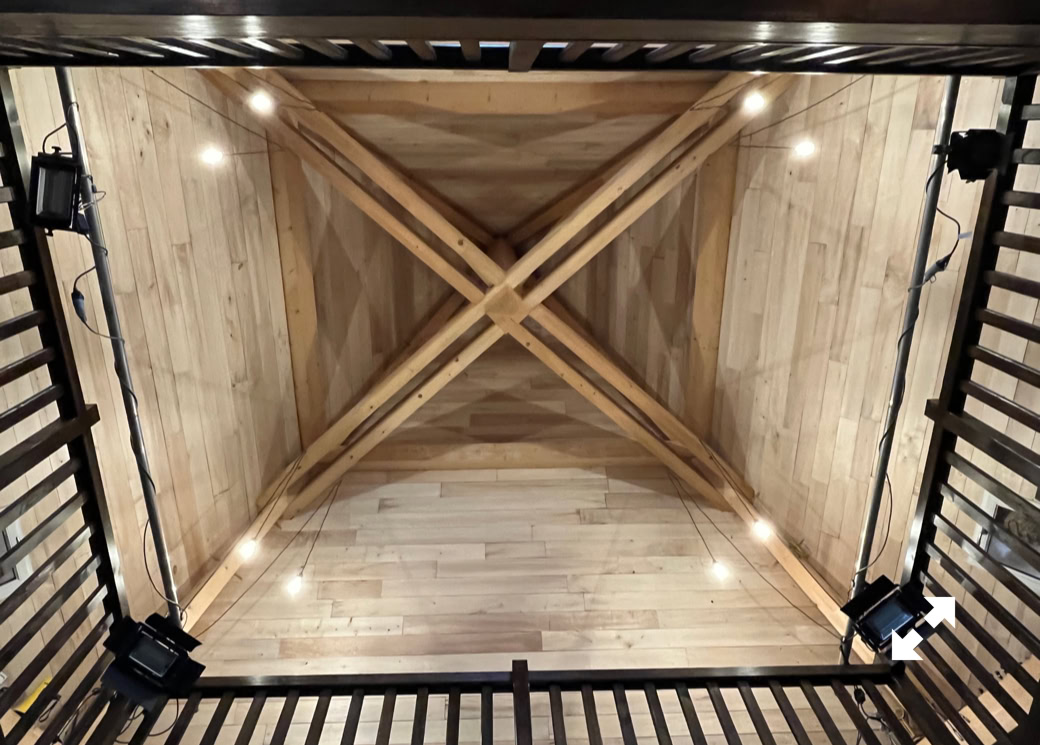

Le sommet de la Control Room est constitué par un tétraèdre anéchoïque irrégulier (7 x 6 m de côté et 6,50 m de haut), empêchant les ondes sonores de redescendre. Le trou de la mezzanine fait 12 m2. 23 octobre 2024
